免费云放射诊断系统-医院设备端口设置流程
2018-06-25 17:39:20 在进行该设置前,必须完成下面两个步骤:
1、外网网络并将网线拉到用于上传图像的电脑旁。
2.1、用于设置的电脑必须和设备的网络在物理上连通,很多医院设备是独立IP号段,非设备电脑是不同的号段,此种情况下,需双网卡双IP。

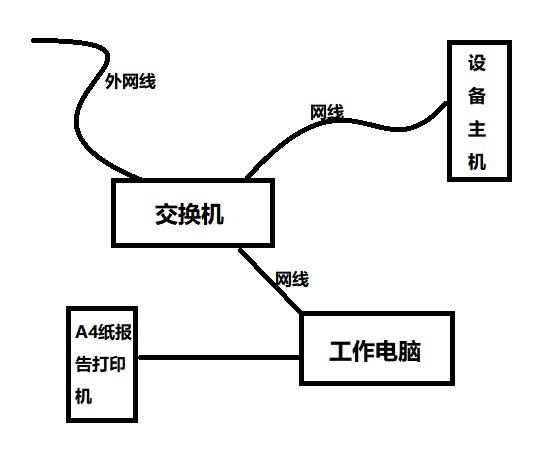

2.2、普通小医院未设置IP阻断,可采用如下方式进行连接:先准备4孔以上小交换机一台,将外网网线和设备端网线接入交换机,从交换机连接一根网线到独立的电脑上。如下图:
注意,胶片打印机如果从交换机连出可能会无法工作!建议不要改动胶片打印机线路!
电脑连接完成,ping通电脑与设备主机(须双向ping通)!
电脑准备完成后,
必须先完成个人注册,在注册过程中如果是首次注册的医院,需进行审核防止重复或者错误,医院审核完成后,会员登录,在“我的信息”里医院名称旁,有管理员申请链接,上身份证正反面,系统将很快完成审核。医院注册和管理员申请审核通过后,在网站首页“下载专区”里下载“设备与离线DICOM图像上传软件”,减压缩并安装软件,安装时杀毒软件阻止须点同意安装。
安装成功后桌面会生成netgate软件快捷方式,在电脑的右下角,点开netgate图标,进行相应设置。注意,netgate登录是输入医院名称和管理员密码,不是管理员用户名和密码!
netgate上的AE title名称和Port设置可以自己修改设定。
下一步需要登录设备进行设置,设备设置需要使用维修模式进入,选择图像存储设置,新增加一个图像传送端口,完全参照PACS设置方式就可以了,填上和netgate上一样的AE Title名称和端口数字,填上安装netgate软件那台电脑的IP地址,保存就可以了。
普通放射,建议设置为自动传送。CT建议采用手动传送,为避免过多图像上传和打开缓慢,在非需要情况下,不上传低于3mm的薄层,只上传用于打印胶片的重建或原始图像。
上传是否成功,点击上传图像后,图像很快就会上传到服务器,如果在网站长时间不显示图像数目,打开临时路径文件夹,看看里面是否有图像,如果有图像,意味上传失败。需电话18884810871咨询。如果没图像,可能是设备端未连通到该电脑,需请信息科检查通道是否建立。
临时路径文件夹点击netgate图标可以查到。一般在D盘DICOM文件夹内。
如果发现上传软件消失或无法上传,可能原因是防火墙或360将软件当病毒杀掉,在杀毒时点信任(本机尽量禁止用U盘或者下载其它软件,只作为工作电脑用)。如果无法上传,卸载重装软件即可。
